الثلاثاء، 19 مايو 2020

مراجعة اولية لامتحان الفصل الثالث

مراجعة اولية لامتحان الفصل الثالث الكترونيات:

الدروس عن بعد الموجودة في مدونة الصف وتشمل:
  • دوائر المقاومات الكهربائية توالي او توازي
  • استخدام (المكثف) المواسع Capacitor كمخزّن للطاقة
  • استخدام لوحة اردوينو لعمل مصباح يضيئ ويطفي بوتيرة معينة
  • البوابات المنطقية - AND -OR-NOT جدول الصواب - والدارات المتكاملة

الثلاثاء، 12 مايو 2020

الفصل الثالث: دراسة عن بعد4: دوائر المقاومات الكهربائية توالي او توازي - مراجعة


(1) الرجاء تسجيل حضورك في (التعليقات)  الملاحظات COMMENTS مع كتابة اسمك كاملا - (تنقص علامتك في حال عدم التسجيل هنا)
قد يلزمك قبل ذلك تسجيل الدخول لبريدك الكتروني GMAIL


مراجعة


 المقاومات الكهربائية توالي او توازي



(1) حل سؤال 3 مقاومات على التوالي:
الهدف هو ايجداد قيم الجهد الكهربائي على كل مقاومة V1,V2,V3
بحيث مجموعهم هو قيمة جهد البطارية ومن اجل هذا نقوم بالخطوات الثلاث التالية:
الخطوة الاولى: جمع قيم المقاومات في الداءرة
الخطوة الثانية: قسمة قيمة البطارية على مجموع قيم المقاومات الناتج في الخطوة الاولى لايجاد قيمة التيار في الدائرة
الخطوة الثالثة: ضرب قيمة التيار بقيمة كل المقاومة لايجاد قيمة الجهد الكهربائي.









(2) حل سؤال 3 مقاومات على التوازي:
الهدف هو ايجاد قيمة التيار الكهربائي المار في كل مقاومة I1,I2,I3  حيث ان مجموعهم هو قيمة التيار الخارج من البطارية والذي هو ناتج قسمة قيمة البطارية على المقاومة الكلية.
الخطوة الاولى: ايجاد قيمة المقاومة الكلية
الخطوة الثانية: ايجاد قيمة التيار الكلي
الخطوة الثالثة: ايجاد قيمة التيار المار في المقومة الاولى I1 ثم ايجاد قيمة التيار المار في المقاومة الثانية I2 وهكذا.....

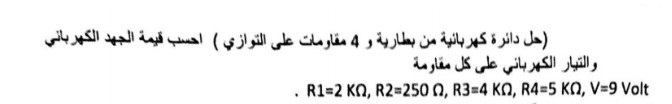

وظيفة

مع رسم الدائرة رسما هندسيا عل دفترك ثم صور الحل وارسله على mtc905@gmail.com
علامة اضافية: قم بانشاء الدائرة على تنكر كاد مع قراءات الاميتر ثم ابعث الصورة عالايميل


الحل





الأحد، 10 مايو 2020

الفصل الثالث: دراسةعن بعد3: استخدام (المكثف) او المواسع Capacitor كمخزّن للطاقة -


(1) الرجاء تسجيل حضورك في (التعليقات)  الملاحظات COMMENTS مع كتابة اسمك كاملا - (تنقص علامتك في حال عدم التسجيل هنا)
قد يلزمك قبل ذلك تسجيل الدخول لبريدك الكتروني GMAIL




 استخدام (المكثف)  المواسع Capacitor كمخزّن للطاقة -

في هذا التمرين سنقوم باستخدام المواسع  (المكثف) كمخزّن للطاقة من خلال شحن مواسع من خلال البطارية  ثم تفريغه ببطء من خلال ثنائي ليد مع مقاومة على التوالي.

المقدمة النظرية:  المواسع عبارة عن قطعة الكترونية لها استخدامات عديدة
رمزه: c
وحدته: فاراد F وهي قيمة كبيرة ولذلك نستخدم ميللي فاراد mF وتعني 1/1000 من الفاراد وكذلك نستخدم مايكرو فاراد uF وتعني 1/1000000  (1 على مليون من الفاراد).

من اعمال المواسع  تخزين الطاقة الكهربائية ويعتمد الوقت اللازم لشحن المواسع وتفريغه على قيمة المواسع وقيمة المقاومة المتصلة به.

انواعه الرئيسية نوعين:

المبسط يدعى مواسع سيراميك ويمكن وضعه في الدائرة بكلا الاتجاهين (لا يوجد طرف سالب وطرف موجب)
النوع الثاني على اليمين يدعى المواسع المستقطب والخط الابيض فيه يرمز للطرف السالب.


(1) قم بمشاهدة الفيديو التالي:





(2) قم بتطبيقه من خلال tinkercad.com


في دارة فيها مقاومة ومكثف مع بطارية  مع مفتاح فان في اللحظة التي يتم فيها تحريك المفتاح الى الوضع OFF  - اي الوضع b  فان الوقت اللازم لتفريغ المكثف تفريغا كاملا  يساوي  5xRxC
وهذا عبارة عن قانون - يعني : الرقم 5 مضروب بقيمة المقاومة ومضروب بقيمة المكثف




مثال:  C=3mF , R=5k ohm
الوقت اللازم لتفريغ المكثف تفريغا كاملا  يساوي  5xRxC
=ثانية  5x5x3 =  75

اجب عن الاسئلة التالية :

(1) اذا اردنا زيادة الوقت اللازم لتفريغ المواسع ماذا نفعل؟
(2)  في دائرة مقاومة مع مكثف  حيث C=2mF , R=4k ohm   - كم الوقت اللازم لتفريغ المكثف تفريغا كاملا
(3) اذا كان الوقت اللازم لتفريغ المكثف تفريغا كاملا هو 5 ثواني وكانت قيمة المقاومة 2 كيلو اوم فكم قيمة المكثف؟




الجمعة، 8 مايو 2020

الفصل الثالث: درس عن بعد : - اضاءة 3 مصابيح ليد بشكل معين من خلال مفتاح ضغط

الهدف من هذه التجربة التحكم في كيفية اضاءة مصابيح  الليد من خلال البرمجة









الكود

int switchState = 0;

//setup
// the setup routine runs once when you press reset:
void setup() {
  // initialize the digital pin as an output.
  pinMode(3, OUTPUT);
  pinMode(4, OUTPUT);
  pinMode(5, OUTPUT);
  pinMode(2, INPUT);
}

// the loop routine runs over and over again forever:
void loop() {
  switchState = digitalRead(2); //HIGH or LOW based on whether the button is on or off
  if (switchState == LOW) {
    //button is not pressed
    digitalWrite(3, HIGH); //turn green LED on
    digitalWrite(4, LOW); //red LED off
    digitalWrite(5, LOW); //red LED off
  }
  else {
    //button is pressed
    digitalWrite(3, LOW);
    digitalWrite(4, LOW);
    digitalWrite(5, HIGH);
    delay (250); //wait a quarter second
    //toggle the red LEDs
    digitalWrite(4, HIGH);
    digitalWrite(5, LOW);
    delay (250);
  }

} //go back to the beginning of the loop



======================================================================
عملي:
(1) قم بتنفيذ الدائرة التالية على برنامج تنكر كاد
(2) قم بنسخ الكود اعلاه ولصقه داخل تنكر كاد
(3) تأكد من عمل الدائرة  - عند الضغط على الزر وعند عدم الضغط على الزر


قم بعمل تقرير كامل في دفترك:

اسم الطالب:

التاريخ:

اسم التجربة:

هدف التجربة :

- المقدمة النظرية (المتغيرات): _______________________________________

 - الادوات والاجهزة المستخدمة : _____________________________________

- الاجراءات والبيانات: ____________________________________________:

 - نتيجة التجربة: ______________________________________________

الاسئلة:
كم قيمة المقاومات المستخدمة؟
ماذا يضيئ اذا لم تضغط على زر الضغط؟
ماذا يضيئ اذ ضغطت على زر الضغط؟

Bonus
كيف يمكن تغيير طريقة الاضاءة والاطفاء - جرّب تغيير المصباح ليد الاوسط من احمر الى برتقالي
عند الضغط على زر الضغط تضيئ المصابيح كالتالي: احمر ثانية ثم برتقالي ثانية ثم اخضر نصف ثانية فقط.


لاستخدام المعلم :
النظافة والترتيب :
  العلامة:

الأحد، 3 مايو 2020

الفصل الثالث: دراسةعن بعد2 : تمرين 3-1: استخدام لوحة اردوينو لعمل مصباح يضيئ ويطفي بوتيرة معينة


(1) الرجاء تسجيل حضورك في (التعليقات)  الملاحظات COMMENTS مع كتابة اسمك كاملا - (تنقص علامتك في حال عدم التسجيل هنا)
قد يلزمك قبل ذلك تسجيل الدخول لبريدك الكتروني GMAIL

(2)  اتبع التعليمات في القيديو المرافق كما هي التعليمات من 1-5:
هدف التجربة البدء باستخدام لوحة اردوينو واستخدامها لعمل مصباح يضيء ويطفئ بقترات زمنية محددة مسبقا


(1) افتح برنامج tinkercad.com
(2) ضع لوحة اردوينو
(3) قم بتغيير زمن اضاءة واطفاء الضوء الداخلي على اللوحة من 1 ثانية الى 2 ثانية (من 1000 الى 2000) ثم 3 ثواني ثم عودة الى ثانية واحدة.
(4) قم بتثبيت ليد مع مقاومة 220 اوم على المدخل 13 و GND
(5) اعد خطوة 3
(6) اعد الخطوات مع لوحة توصيل breadboard


قم بعمل تقرير كامل في دفترك ثم تصويره وارساله الى البريد الالكتروني mtc905@gmail.com حتى يوم السبت القادم.

اسم الطالب:

التاريخ:

اسم التجربة:

هدف التجربة :

- المقدمة النظرية (المتغيرات): _______________________________________

 - الادوات والاجهزة المستخدمة : _____________________________________

- الاجراءات والبيانات: ____________________________________________




 - نتيجة التجربة : ______________________________________________

سؤال: كيف يمكن جعل ضوء ثنائي ليد يضيء 1 ثانية ويطفيء ثانيتين؟



لاستخدام المعلم :
النظافة والترتيب :
  العلامة:

الأحد، 26 أبريل 2020

الفصل الثالث: دراسةعن بعد1 : مقدمة الى لوحة وبرمجة اردوينو


(1) الرجاء تسجيل حضورك في (التعليقات)  الملاحظات COMMENTS مع كتابة اسمك كاملا - (تنقص علامتك في حال عدم التسجيل هنا)
قد يلزمك قبل ذلك تسجيل الدخول لبريدك الكتروني GMAIL



قم بقراءة المادة المعطاة عن مقدمة للاردوينو ثم أجب عن الاسئلة التالية في دفترك
(1) ما هي لوحة اردوينو؟
(2) كيف يتم برمجة اللوحة؟
(3) ما معنى ان اردوينو مفتوح المصدر؟
(4) ماذا يميز لوحة اردوينو عن باقي اللوحات؟
(5) من اية لغات تم اشتقاق لغة اردوينو؟
(6) اذكر خمسة انواع من لوحات اردوينو؟
(7) ما هو النوع الرئيسي للوحة اردوينو والمستخدم في المشغل؟
(8) ما هو االمنفذين الكبيري الحجم  (الموجودين على جهة واحدة)   للوحة اردوينو المعتمدة؟

=============
قم بتصوير اجاباتك وارسالها بالبريد الالكتروني مع صورة  واضحة عن لوحة اردوينو الأكثر انتشارا .
mtc905@gmail.com

=================
الحل من احدى الطالبات - هنا
