تمرين 24: دوائر كهربائية مركبة من 3 مقاومات توالي وتوازي - النوع الثاني

تمرين 24:  دوائر كهربائية مركبة من 3 مقاومات توالي وتوازي  - النوع الثاني

الخطوة الاولى (عملي):
قم بتطبيق الدائرة السابقة التي تم حلها في الصف وتم بناء فيديو عليها

المكونة من 9 فولت - 8 كيلو اوم - 3 كيلو اوم - 4 كيلو اوم
R1=8 Kohm
R2=3 Kohm
R3=4 Kohm

 (نستخدم كيلواوم بدل اوم - نفس الارقام والنتيجة بالمللي امبير بدل امبير) وعلى تينكر كاد كما في الفيديو
التالي:

الخطوة الثانية (على دفتر العملي):

قم بحل (جميع الخطوات كما في الفيديو السابق: لدائرة مكونة من 12 فولت - توالي وتوازي من النوع الثاني.

R1=10 Kohm
R2=2 Kohm
R3=3 Kohm

ثم تأكد من الحل من خلال تينكر كاد.

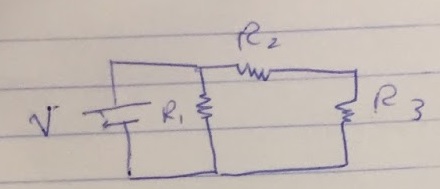

الفصل الثالث: الدرس الثاني: دوائر كهربائية مركبة من 3 مقاومات توالي وتوازي - النوع الثاني

قم باتباع الخطوات في الفيديو التالي لايجاد قيمة التيار الكهرباء والجهد (الفولطية) لكل مقاومة

حيث:

V= 9 VOLT

R1=8 OHM

R2= 3 OHM

R3= 4 OHM

الحل الكامل:

تمرين 23: دوائر كهربائية مركبة من 3 مقاومات توالي وتوازي - النوع الاول

تمرين 23:  دوائر كهربائية مركبة من 3 مقاومات توالي وتوازي  - النوع الاول

الخطوة الاولى (عملي):
قم بتطبيق الدائرة السابقة

المكونة من 9 فولت - 2 كيلو اوم - 3 كيلو اوم - 6 كيلو اوم (نستخدم كيلواوم بدل اوم - نفس الارقام والنتيجة بالمللي امبير بدل امبير) وعلى تينكر كاد كما في الفيديو التالي:

الخطوة الثانية (على دفتر العملي):

قم بحل (جميع الخطوات كما في الفيديو السابق: لدائرة مكونة من 12 فولت - 3كيلو اوم - 5 كيلو اوم - 7 كيلو اوم)

ثم تأكد من الحل من خلال تينكر كاد.

الفصل الثالث: الدرس الاول: دوائر كهربائية مركبة من 3 مقاومات توالي وتوازي - النوع الاول
