حل امتحان الفصل الثالث من الطالبة حنين حشيم

https://drive.google.com/file/d/1s9iw_g1nns2M23-VaTTUQW342ts33NZ-/view?usp=sharing

مراجعة اولية لامتحان الفصل الثالث

مراجعة اولية لامتحان الفصل الثالث الكترونيات:

الدروس عن بعد الموجودة في مدونة الصف وتشمل:

• دوائر المقاومات الكهربائية توالي او توازي
• استخدام (المكثف) المواسع Capacitor كمخزّن للطاقة
• استخدام لوحة اردوينو لعمل مصباح يضيئ ويطفي بوتيرة معينة
• البوابات المنطقية - AND -OR-NOT جدول الصواب - والدارات المتكاملة

الفصل الثالث: دراسة عن بعد4: دوائر المقاومات الكهربائية توالي او توازي - مراجعة

(1) الرجاء تسجيل حضورك في (التعليقات)  الملاحظات COMMENTS مع كتابة اسمك كاملا - (تنقص علامتك في حال عدم التسجيل هنا)

قد يلزمك قبل ذلك تسجيل الدخول لبريدك الكتروني GMAIL

مراجعة

 المقاومات الكهربائية توالي او توازي

(1) حل سؤال 3 مقاومات على التوالي:
الهدف هو ايجداد قيم الجهد الكهربائي على كل مقاومة V1,V2,V3
بحيث مجموعهم هو قيمة جهد البطارية ومن اجل هذا نقوم بالخطوات الثلاث التالية:
الخطوة الاولى: جمع قيم المقاومات في الداءرة
الخطوة الثانية: قسمة قيمة البطارية على مجموع قيم المقاومات الناتج في الخطوة الاولى لايجاد قيمة التيار في الدائرة
الخطوة الثالثة: ضرب قيمة التيار بقيمة كل المقاومة لايجاد قيمة الجهد الكهربائي.

(2) حل سؤال 3 مقاومات على التوازي:
الهدف هو ايجاد قيمة التيار الكهربائي المار في كل مقاومة I1,I2,I3  حيث ان مجموعهم هو قيمة التيار الخارج من البطارية والذي هو ناتج قسمة قيمة البطارية على المقاومة الكلية.
الخطوة الاولى: ايجاد قيمة المقاومة الكلية
الخطوة الثانية: ايجاد قيمة التيار الكلي
الخطوة الثالثة: ايجاد قيمة التيار المار في المقومة الاولى I1 ثم ايجاد قيمة التيار المار في المقاومة الثانية I2 وهكذا.....

وظيفة

مع رسم الدائرة رسما هندسيا عل دفترك ثم صور الحل وارسله على mtc905@gmail.com

علامة اضافية: قم بانشاء الدائرة على تنكر كاد مع قراءات الاميتر ثم ابعث الصورة عالايميل

الحل

الفصل الثالث: دراسةعن بعد3: استخدام (المكثف) او المواسع Capacitor كمخزّن للطاقة -

(1) الرجاء تسجيل حضورك في (التعليقات)  الملاحظات COMMENTS مع كتابة اسمك كاملا - (تنقص علامتك في حال عدم التسجيل هنا)

قد يلزمك قبل ذلك تسجيل الدخول لبريدك الكتروني GMAIL

 استخدام (المكثف)  المواسع Capacitor كمخزّن للطاقة -

في هذا التمرين سنقوم باستخدام المواسع  (المكثف) كمخزّن للطاقة من خلال شحن مواسع من خلال البطارية  ثم تفريغه ببطء من خلال ثنائي ليد مع مقاومة على التوالي.

المقدمة النظرية:  المواسع عبارة عن قطعة الكترونية لها استخدامات عديدة
رمزه: c
وحدته: فاراد F وهي قيمة كبيرة ولذلك نستخدم ميللي فاراد mF وتعني 1/1000 من الفاراد وكذلك نستخدم مايكرو فاراد uF وتعني 1/1000000  (1 على مليون من الفاراد).

من اعمال المواسع  تخزين الطاقة الكهربائية ويعتمد الوقت اللازم لشحن المواسع وتفريغه على قيمة المواسع وقيمة المقاومة المتصلة به.

انواعه الرئيسية نوعين:

المبسط يدعى مواسع سيراميك ويمكن وضعه في الدائرة بكلا الاتجاهين (لا يوجد طرف سالب وطرف موجب)
النوع الثاني على اليمين يدعى المواسع المستقطب والخط الابيض فيه يرمز للطرف السالب.


(1) قم بمشاهدة الفيديو التالي:





(2) قم بتطبيقه من خلال tinkercad.com

في دارة فيها مقاومة ومكثف مع بطارية  مع مفتاح فان في اللحظة التي يتم فيها تحريك المفتاح الى الوضع OFF  - اي الوضع b  فان الوقت اللازم لتفريغ المكثف تفريغا كاملا  يساوي  5xRxC وهذا عبارة عن قانون - يعني : الرقم 5 مضروب بقيمة المقاومة ومضروب بقيمة المكثف

مثال:  C=3mF , R=5k ohm

الوقت اللازم لتفريغ المكثف تفريغا كاملا  يساوي  5xRxC

=ثانية  5x5x3 =  75

اجب عن الاسئلة التالية :

(1) اذا اردنا زيادة الوقت اللازم لتفريغ المواسع ماذا نفعل؟
(2)  في دائرة مقاومة مع مكثف  حيث C=2mF , R=4k ohm   - كم الوقت اللازم لتفريغ المكثف تفريغا كاملا

(3) اذا كان الوقت اللازم لتفريغ المكثف تفريغا كاملا هو 5 ثواني وكانت قيمة المقاومة 2 كيلو اوم فكم قيمة المكثف؟

الفصل الثالث: درس عن بعد : - اضاءة 3 مصابيح ليد بشكل معين من خلال مفتاح ضغط

الهدف من هذه التجربة التحكم في كيفية اضاءة مصابيح  الليد من خلال البرمجة

الكود

int switchState = 0;

//setup
// the setup routine runs once when you press reset:
void setup() {
  // initialize the digital pin as an output.
  pinMode(3, OUTPUT);
  pinMode(4, OUTPUT);
  pinMode(5, OUTPUT);
  pinMode(2, INPUT);
}

// the loop routine runs over and over again forever:
void loop() {
  switchState = digitalRead(2); //HIGH or LOW based on whether the button is on or off
  if (switchState == LOW) {
    //button is not pressed
    digitalWrite(3, HIGH); //turn green LED on
    digitalWrite(4, LOW); //red LED off
    digitalWrite(5, LOW); //red LED off
  }
  else {
    //button is pressed
    digitalWrite(3, LOW);
    digitalWrite(4, LOW);
    digitalWrite(5, HIGH);
    delay (250); //wait a quarter second
    //toggle the red LEDs
    digitalWrite(4, HIGH);
    digitalWrite(5, LOW);
    delay (250);
  }

} //go back to the beginning of the loop



======================================================================

عملي:

(1) قم بتنفيذ الدائرة التالية على برنامج تنكر كاد

(2) قم بنسخ الكود اعلاه ولصقه داخل تنكر كاد

(3) تأكد من عمل الدائرة  - عند الضغط على الزر وعند عدم الضغط على الزر

قم بعمل تقرير كامل في دفترك:

اسم الطالب:

التاريخ:

اسم التجربة:

هدف التجربة :

- المقدمة النظرية (المتغيرات): _______________________________________

 - الادوات والاجهزة المستخدمة : _____________________________________

- الاجراءات والبيانات: ____________________________________________:

 - نتيجة التجربة: ______________________________________________

الاسئلة:
كم قيمة المقاومات المستخدمة؟
ماذا يضيئ اذا لم تضغط على زر الضغط؟
ماذا يضيئ اذ ضغطت على زر الضغط؟

Bonus
كيف يمكن تغيير طريقة الاضاءة والاطفاء - جرّب تغيير المصباح ليد الاوسط من احمر الى برتقالي
عند الضغط على زر الضغط تضيئ المصابيح كالتالي: احمر ثانية ثم برتقالي ثانية ثم اخضر نصف ثانية فقط.

لاستخدام المعلم :

النظافة والترتيب :

  العلامة:

الفصل الثالث: دراسةعن بعد2 : تمرين 3-1: استخدام لوحة اردوينو لعمل مصباح يضيئ ويطفي بوتيرة معينة

(1) الرجاء تسجيل حضورك في (التعليقات)  الملاحظات COMMENTS مع كتابة اسمك كاملا - (تنقص علامتك في حال عدم التسجيل هنا)

قد يلزمك قبل ذلك تسجيل الدخول لبريدك الكتروني GMAIL

(2)  اتبع التعليمات في القيديو المرافق كما هي التعليمات من 1-5:
هدف التجربة البدء باستخدام لوحة اردوينو واستخدامها لعمل مصباح يضيء ويطفئ بقترات زمنية محددة مسبقا

(1) افتح برنامج tinkercad.com

(2) ضع لوحة اردوينو

(3) قم بتغيير زمن اضاءة واطفاء الضوء الداخلي على اللوحة من 1 ثانية الى 2 ثانية (من 1000 الى 2000) ثم 3 ثواني ثم عودة الى ثانية واحدة.

(4) قم بتثبيت ليد مع مقاومة 220 اوم على المدخل 13 و GND

(5) اعد خطوة 3

(6) اعد الخطوات مع لوحة توصيل breadboard

قم بعمل تقرير كامل في دفترك ثم تصويره وارساله الى البريد الالكتروني mtc905@gmail.com حتى يوم السبت القادم.

اسم الطالب:

التاريخ:

اسم التجربة:

هدف التجربة :

- المقدمة النظرية (المتغيرات): _______________________________________

 - الادوات والاجهزة المستخدمة : _____________________________________

- الاجراءات والبيانات: ____________________________________________

 - نتيجة التجربة : ______________________________________________

سؤال: كيف يمكن جعل ضوء ثنائي ليد يضيء 1 ثانية ويطفيء ثانيتين؟

لاستخدام المعلم :

النظافة والترتيب :

  العلامة:

الفصل الثالث: دراسةعن بعد1 : مقدمة الى لوحة وبرمجة اردوينو

(1) الرجاء تسجيل حضورك في (التعليقات)  الملاحظات COMMENTS مع كتابة اسمك كاملا - (تنقص علامتك في حال عدم التسجيل هنا)

قد يلزمك قبل ذلك تسجيل الدخول لبريدك الكتروني GMAIL

انقر هنا لقراءة المادة عن اردوينو

قم بقراءة المادة المعطاة عن مقدمة للاردوينو ثم أجب عن الاسئلة التالية في دفترك

(1) ما هي لوحة اردوينو؟

(2) كيف يتم برمجة اللوحة؟

(3) ما معنى ان اردوينو مفتوح المصدر؟

(4) ماذا يميز لوحة اردوينو عن باقي اللوحات؟

(5) من اية لغات تم اشتقاق لغة اردوينو؟

(6) اذكر خمسة انواع من لوحات اردوينو؟

(7) ما هو النوع الرئيسي للوحة اردوينو والمستخدم في المشغل؟

(8) ما هو االمنفذين الكبيري الحجم  (الموجودين على جهة واحدة)   للوحة اردوينو المعتمدة؟

=============
قم بتصوير اجاباتك وارسالها بالبريد الالكتروني مع صورة  واضحة عن لوحة اردوينو الأكثر انتشارا .
mtc905@gmail.com

=================
الحل من احدى الطالبات - هنا

دراسة عن بعد 3: مراجعة لتوصيل 3 مقاومات على التوالي مع بطارية

1-4-2020  الاربعاء-

(1) الرجاء تسجيل حضورك في (التعليقات)  الملاحظات COMMENTS مع كتابة اسمك كاملا - (تنقص علامتك في حال عدم التسجيل هنا)
قد يلزمك قبل ذلك تسجيل الدخول لبريدك الكتروني GMAIL

(2) مشاهدة الفيديو التالي:
توصيل 3 مقاومات على التوالي مع بطارية

عند توصيل مقاومات على التوالي مع مصدر جهد كهربائي فاننا نقوم بما يلي:

(أ) نجمع المقاومات لايجاد قيمة المقاومة الكلية (المقاومة المكافئة) فمثلا لوجود 3 مقاومات نقوم بجمعهم:
RT= R1+R2+R3
(ب) التيار الكلي في الدائرة هو قسمة جهد البطارية على المقاومة المكافئة
I=V/RT

(جـ) قيمة الفولطية على كل مقاومة هو حاصل ضرب التيار الكلي بقيمة المقاومة:


V1=IxR1
V2=IxR2
V3=IxR3

هنا حل مثال الفيديو توصيل 3 مقاومات على التوالي مع بطارية

قوانين الحل:

V=IxR

R=V/I

I=V/R

حيث:

V هو الجهد الكهربائي او الفولتية

I هو التيار الكهربائي

R هي المقاومة الكهربائية

**************************************************************************************

وظيفة: نفس الطريقة ولكن لاربع مقاومات بدل ثلاث مقاومات

( بحل دائرة كهربائية من بطارية و 4 مقاومات على التوالي ) :

 R1=4 Ω, R2=9 Ω, R3=6 Ω, R4=5 Ω, V=12 Volt

يلزم حل الوظيفة على دفترك مع رسم الدائرة رسما هندسيا - ايجاد المقاومة الكلية- ايجاد التيار الكلي - ايجاد الجهد على كل مقاومة ثم تصوير الحل مع اسمك الكامل عليه ثم ارسالها على البريد الالكتروني:

MTC905@GMAIL.COM

اخر يوم تسليم لوظيفة يوم السبت القادم 4-4-2020 - سيتم بعدها وضع الحل النموذجي لهذا السؤال  هنا

دراسة عن بعد2: دارات متكاملة مع نفي واحد -25-3-2020 الاربعاء-

دراسة عن بعد2 -

25-3-2020  الاربعاء-

(1) الرجاء تسجيل حضورك في (التعليقات)  الملاحظات COMMENTS مع كتابة اسمك كاملا - (تنقص علامتك في حال عدم التسجيل Iهنا)
يلزمك قبل ذلك تسجيل الدخول لبريدك الكتروني GMAIL

(2) شاهد الفيديو التالي:





جدول الصواب هو:

(3) الان نقوم بتطبيق نفس الدالة المنطقية من خلال الدارات المتكاملة:

(4) الوظيفة:
قم برسم  على دفتر الالكترونيات مع اسمك عليها (حافظ على الدفتر) :
(ا) بوابات منطقية
(ب)  ودارات متكاملة
(جـ) مع جدول الصواب

 للدالة المنطقية التالية:

ارسالها على البريد الالكتروني:
MTC905@GMAIL.COM

اخر يوم تسليم لوظيفة يوم السبت القادم 28-3-2020 - سيتم بعدها وضع الحل النموذجي لهذا السؤال  هنا

الحل

دراسة عن بعد 1- الثلاثاء 17-3-2020

دراسة عن بعد1 - الرجاء تسجيل حضورك في الملاحظات مع كتابة اسمك كاملا

17-3-2020  الثلاثاء - الحصة الاولى

(1) شاهد الفيديو التالي:

(2) وظيفة قم برسم الشكل التالي على ورقة خارجية مع اسمك مكتوب عليها -  ثم تصويرها وارسالها على البريد الكتروني

MTC905@GMAIL.COM

اخر يوم تسليم لوظيفة يوم السبت القادم 21-3-2020 -
--------

==========
الحل النموذجي من  احدى الطالبات:

ورقة عمل 2-3-2020 - الدارات المتكاملة

https://drive.google.com/open?id=1Kh50irIqn5zXUc62OPhbVgExT8NtIBiU

حل امتحان 11-2-2020 من احد الطلاب

https://drive.google.com/open?id=1JvsbxqMokjXRUlAzdY_ghrkgShrTzg8i

الفصل الثاني: تمرين 2-5 رسم البوابات المنطقية باستخدام االدارات المتكاملة على برنامج وركبنش

قم برسم وتشغيل الدالات المنطقية التالية لاستخراج جدول الصواب لها:

(المطلوب رسم الدالة المنطقية وعمل جدول الصواب لها)

 باستخدام البوابات المنطقية داخل الدارات المتكاملة وليس البوابات المنطقية المنفردة

7404   NOT

7408   AND

7432     OR

=========================================================================

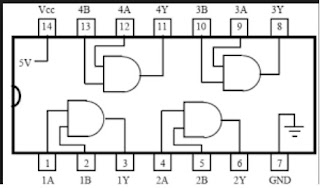

هكذا تبدو الدارة المتكاملة 7408  من الداخل:

هكذ تبدو الدارة المتكاملة 7408  AND  في الرسم الهندسي:

========================================

هكذا تبدو الدارة المتكاملة 7432  من الداخل:

هكذ تبدو الدارة المتكاملة 7432ORفي الرسم الهندسي:

==========================================================================

هكذا تبدو الدارة المتكاملة 7404من الداخل:

هكذ تبدو الدارة المتكاملة 7404NOTفي الرسم الهندسي:

=====================================================================

قم بعمل التمارين التالية باستخدام الدارات المتكاملة اعلاه:

---- لا يلزم عمل تقرير اليوم

---- حل اليوم هو عملي بالاضافة لرسم الدالات المنطقية من خلال الدارت المتكاملة وكتابة  جداول صواب

:شاهد الفيديو للتمرين الاول

ثم قم بعمل نفس الخطوات لهذا التمرين وباقي التمارين

الفصل الثاني: تمرين 2-4: استخدام البوابات المنطقية في برنامج تنكر كاد

الهدف من هذه التجربة التعرف على استخدام بوابة  AND وكذلك بوابة OR  في الحياة العملية كجزء من الدارات المتكاملة IC  والتي تدعى Integrated Circuits.

بوابات  AND في الحياة العملية موجودة على شكل دارة متكاملة وبداخلها اربع بوابات -و- مع لزوم وصلها بمصدر بطارية Vcc ومصدر ارضي  GND.

وهكذا تبدو الدارة المتكاملة من الداخل:

هكذ تبدو الدارة المتكاملة AND  في الرسم الهندسي:

تجربة استخدام بوابة AND باستخدام الدارة المتكاملة Integrated Circuit  IC ورقمها 7408

مع مصدر فولتية 6 فولت مع مفتاحين ومقاومة 220 اوم  ومصباح ليد:

تأكد من عمل بوابة AND - المفتاح بالاعلى A والمفتاح بالاسفل B متى بضيء المصباح -

نحن هنا استخدمنا البوابة الاولى داخل الدارة المتكاملة - قم بتوصيل المفاتيح على البوابة الثانية بدلاُ من الاولى -  قم بتوصيل المفاتيح على البوابة الثالثة بدلاُ من الثانية -  قم بتوصيل المفاتيح على البوابة الرابعة بدلاُ من الثالثة.

 ثم ارسم هذه الدائرة - رسماُ هندسيا -  في دفترك بعد الانتهاء من كتابة التقرير.

القسم الثاني: اعد الخطوات للدارة المتكاملة  لبوابة أو  OR   ورقمها 7432 وهي  بالشكل والصورة بالضبط مثل 7408

قم بعمل تقرير كامل في دفترك:

اسم الطالب -

التاريخ-

اسم التجربة-

-هدف التجربة:

- المقدمة النظرية (المتغيرات):

: الادوات والاجهزة المستخدمة -

- الاجراءات والبيانات:

 - نتيجة التجربة -

قم بتعبئة هذا الجدول لكل من البوابتين

ثم قم بتحويلهما الى 1 و 0

A	B	F
off	off
off	on
on	off
on	on

=========================

لاستخدام المعلم :

 _____________: النظافة والترتيب

 ___________________: العلامة
