تمرين 7 القسم الثاني: توصيل البطارية مع مقاومات ومع الفولتميتر والاميتر - توالي وتوازي

تمرين 7 القسم الثاني:  توصيل البطارية مع مقاومات ومع الفولتميتر والاميتر - توالي وتوازي

تدريب أ:  توصيل البطارية مع مقاومات ومع الفولتميتر والاميتر - توالي وتوازي

R1= 3k ohm -   R2= 1 K ohm - R3= 2 K ohm

لا يلزم عمل تقرير - عليك تسجيل الخطوات في دفترك من خطوة 2 الى خطوة 7
مع كتابة بداية  اسمك-التاريخ - اسم التدريب وعنوانه

خطوات العمل:

عملي:

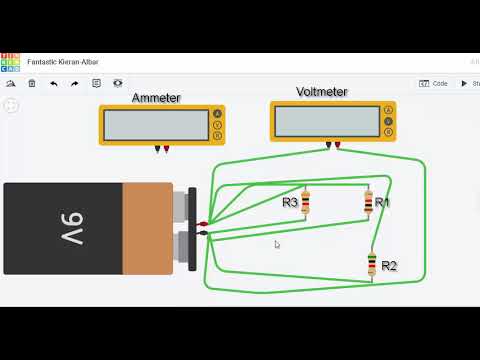

1- قم بتطبيق الدوائر في الحالات الستة  الموجودة في الفيديو على تنكر كاد بجانب بعضهم البعض.

على دفترك:

2- قم برسم الدوائر في الحالات الستة  الموجودة في الفيديو ( رسم هندسي) وبشكل مرتب.

3- قم بحساب قيم المقاومة المكافئة في الحالات الستة

1-Rt=

2-Rt=

3-Rt=
4-Rt=
5-Rt=
6-Rt=

4- كم قيمة التيار في الدائرة في الحالة الثالثة  واظهر الحسابات لايجاده.

5-  كم قيمة القولتميتر في الحالة الرابعة  واظهر الحسابات لايجاده.

6- كم قيمة الجهد على المقاومة الاولى في الحالة الخامسة - واظهر الحسابات لايجاده.

7- كم قيمة التيار في المقاومة الاولى واظهر الحسابات لايجاده.

ملاحظة: إشارة الاميتر والفولتميتر غير مهمة في هذه المرحلة
