تمرين 4 : استخدام المقاومات

تمرين 4 : استخدام المقاومات الكربونية:

الهدف من هذا التمرين التعرف على استخدام المقاومات:

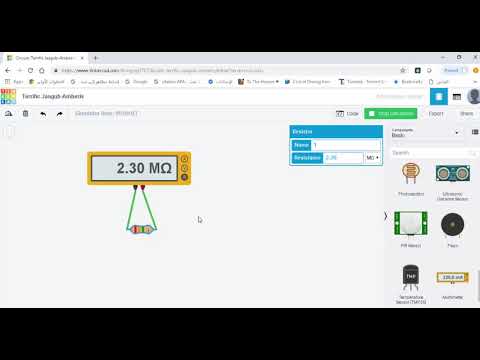

استخدام جهاز المولتيميتر  multimeter  لقياس قيمة المقاومة الكهربائية وفي هذه الحالة  استخدامه كأوميتر Ohmmeter.
 ايضأُ ملاحظة تأثير زيادة قيمة  المقاومة على شدة المصباح.
وكذلك ملاحظة تأثير زيادة قيمة المقاومة على سرعة دوران الماتور الكهربائي.

هنالك بطارية واحدة في هذا التمرين:

بطارية مستطيلة قيمتها 9 فولت

ولكن سنقوم بتغيير قيمة المقاومة الكهربائية عدة مرات.

خطوات العمل:
هنالك 3 اقسام لهذا التمرين: (1) قياس قيمة المقاومة باستخدام الاوميتر (2) توصيل البطارية اعلاه مع مصباح وملاحظة تأثير زيادة قيمة المقاومة على شدة الاضاءة (3) توصيل البطارية اعلاه مع ماتور كهربائي وملاحظة تأثير زيادة قيمة المقاومة على سرعة دوران دولاب الماتور.

(1) شاهد الفيديو اعلاه كاملاً

(2) قم بتنفيذ الدوائر كما في الفيديو وذلك على برنامج tinkercad.com

قم بعمل تقرير كامل في دفترك:

اسم الطالب: _________________________التاريخ: ____________________

اسم التجربة: __________________________________________________

هدف التجربة :

___________________________________________________________

المقدمة النظرية (المتغيرات):

___________________________________________________________

 الادوات والاجهزة المستخدمة :

___________________________________________________________

الاجراءات والبيانات:

هنالك 3 اقسام لهذا التمرين: (1) قياس قيمة المقاومة باستخدام الاوميتر (2) توصيل البطارية اعلاه مع مصباح وملاحظة تأثير زيادة قيمة المقاومة على شدة الاضاءة (3) توصيل البطارية اعلاه مع ماتور كهربائي وملاحظة تأثير زيادة قيمة المقاومة على سرعة دوران دولاب الماتور.

___________________________________________________________

 نتيجة التجربة :
هنالك 3 اقسام لهذا التمرين:
(1) قياس قيمة المقاومة باستخدام الاوميتر:  اكتب قيم اول ثلاث مقاومات قمت بقياسها وما هي الوانها من اليسار الى اليمين.


 (2) توصيل البطارية اعلاه مع مصباح وملاحظة تأثير زيادة قيمة المقاومة على شدة الاضاءة: كم كانت نسبة الاضاءة  تقريباُ  (مثال 100% او 80% او 50%....الخ)  عند 1 اوم - 10 اوم - 100 اوم - 1000 اوم - 10 كيلوم اوم - 100 كيلوم اوم - 1 ميجااوم


(3) توصيل البطارية اعلاه مع ماتور كهربائي وملاحظة تأثير زيادة قيمة المقاومة على سرعة دوران دولاب الماتور. كم كانت سرعة دوران الماتور  عند -
100 اوم -
1000 اوم  ( أي 1 كيلو اوم)  -
10 كيلوم اوم -
100 كيلوم اوم

_______________________________________________________

تفسير نتيجة التجربة:

(1) قياس قيمة المقاومة باستخدام الاوميتر: ماذا تستنتج؟

 (2) توصيل البطارية اعلاه مع مصباح وملاحظة تأثير زيادة قيمة المقاومة على شدة الاضاءة  ماذا تستنتج؟

(3) توصيل البطارية اعلاه مع ماتور كهربائي وملاحظة تأثير زيادة قيمة المقاومة على سرعة دوران دولاب الماتور.  ماذا تستنتج؟

______________________________________________________

Bonus:
قم برسم توصيل مقاومة واحدة مع الاوميتر
قم برسم توصيل مقاومة واحدة مع بطارية مع مصباح
قم برسم توصيل مقاومة واحدة مع بطارية مع ماتور كهربائي

لاستخدام المعلم :

النظافة والترتيب :_____________

  العلامة:         _____________
